| 是否进口：否 | 产地：英国 | 品牌：AML |
| 产品类型：步进电机 | 型号：LTVH-100 | 极数：2极 |
| 额定功率：30W | 额定电压：48V | 额定转速：3000rpm |
| 产品认证：ROHS | 应用范围：航天，机械自动化，光学，半导体，检测，生产 |
联系人：樊先生
手机：18201099680 微信同号
邮箱：18201099680@163.com

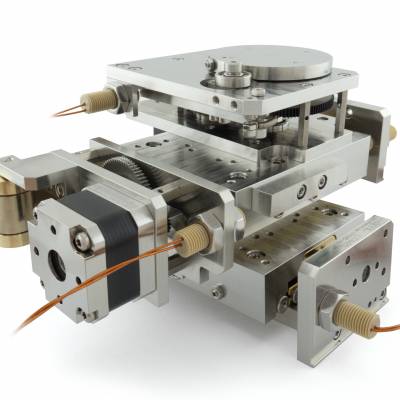

英国AML超高真空/真空高低温/真空耐辐射位移台-LTV系列，使用超高真空“V”型精密研磨导轨，通过金刚石校正的导螺杆、精密研磨的螺母、消间隙螺母、超高真空步进电机、超高真空兼容的材料以及特殊传动装置-间隙可忽略不计从而达到平滑运动，可以直接搭建XYZ；可根据要求定制； 适用真空度:1×10??Pa，工作环境温度:-65/-196℃～+200℃，耐辐照总吸收剂量:1×10?Gy.（三项可选） | |||
规格 | 单位 | LTVL / LTVL-LS / LTVL-E | LTVH / LTVH-LS / LTVH-E |
行程 | mm | 50/100/150/200/250/300/350/400 | |
整步分别率 | μm | 5 | 1 |
速度 | mm/s | 15 | 4 |
推荐真空环境中速度 | mm/s | 2 | 0.8 |
重复定位精度 | μm | 1 | 0.2 |
水平负载能力 | kg | 20 | |
负载力矩 | Nm | <5 | |
轴向力 @ 500Hz Iφ = 1A | kg | 3 | 10 |
间隙（使用消间隙螺母等） | μm | 忽略不计 | |
转动, 俯仰 & 偏载 (无负载 | μrad | <25 | |
Roll Compliance | μrad/Nm | 33 | |
Pitch & Yaw Compliance | μrad/Nm | 33 | |
直线度 | μm | <1.3μm / 100mm | |
工作环境温度 | ℃ | -65℃/-196?C ~ +200?C | |
适用于真空度 | mBar | 1x10-10mbar | |
| 耐辐射总剂量 | Gy | 1 x 106Gy | |
| 烘烤温度 | °C | 200℃ | |
| 润滑方式 | 可选 | 超高真空润滑脂/固体润滑（DLC工艺） | |
MTBF-5kg负载,30%占空比 | 小时 | 15000 | 10000 |
详细尺寸图及规格请下载以下PDF文档查看： ????AML-LTV系列真空高低温耐辐照位移平台 ??? AML-LT?V系列使用手册? ??? AML-真空高低温运动平台技术文档? 注意：标准真空位移平台底座安装的时候，如果螺钉方向是从上往下安装请用M3的螺钉，如下从下往上安装请用M4的螺钉。 |
| 订货编号 | |
| LTVL-xxx | xxx表示有效行程，标准平台（***位，无光栅尺） |
| LTVL-xxx-LS | xxx表示有效行程，LS表示增加前后2个真空限位开关 |
| LTVL-xxx-E | xxx表示有效行程，E表示增加真空光栅尺及读数头 |
| LTVH-xxx | xxx表示有效行程，标准平台（***位，无光栅尺） |
| LTVH-xxx-LS | xxx表示有效行程，LS表示增加前后2个真空限位开关 |
| LTVH-xxx-E | xxx表示有效行程，E表示增加真空光栅尺及读数头 |
| 订购时请一定核对好型号所表示的定义及对应产品尺寸 | |
推荐单轴驱动器/多轴控制器： 1，型号：VD2（单轴基本型脉冲方向驱动器，客户需要有自己的上位机/控制卡/脉冲发生器） 2，型号：SMD3（AML-单轴控制型驱动器，可进行编程，同时具备VD2功能，可顺序控制16轴） 3，型号：RS?C?（XIVI-单轴控制型驱动器，可进行编程，同时具备VD2功能，可顺序控制16轴） 4，型号：GUC-LAN ? / SMD210（2~16轴控制器，可进行复杂的联动控制编程 |
